LA VIS À ROULEAUX SATELLITES

Le programme de vente ROLLVIS comprend des vis à rouleaux satellites sans recirculation des rouleaux (types RV et HRV), vis inversées (type RVI), vis différentielles (type RVD), et vis avec recirculation des rouleaux (type RVR). Des paliers de roulements sont également proposés pour équiper les différents types de vis à rouleaux satellites Rollvis.

La vis à rouleaux satellites est similaire à la vis à billes à la différence près que les éléments de transfert de charge sont des rouleaux filetés. L’avantage principal de la vis à rouleaux satellites : elle possède un grand nombre de points de contact pour transférer la charge.

Les vis à rouleaux satellites Rollvis ont prouvé leur supériorité face aux vis à billes dans de nombreuses applications telles que  :

    • Robotique
    • Aéronautique
    • Spatial (lanceurs et satellites)
    • Défense
    • Énergie (nucléaire, pétrole, solaire)
    • Médical
    • Optiques
    • Automobile
    • Machines
    • Semiconducteurs
    • Actionneurs électriques
    • Presses

En tant qu’alternative aux vis à billes, nos vis à rouleaux satellites offrent les avantages dans les domaines suivants :

    • Charge axiale élevée
    • Durée de vie
    • Rendement élevé
    • Elimination du jeu
    • Rigidité
    • Précision (jusqu’à 6µm/300mm)
    • Petits pas à partir de 0,02mm

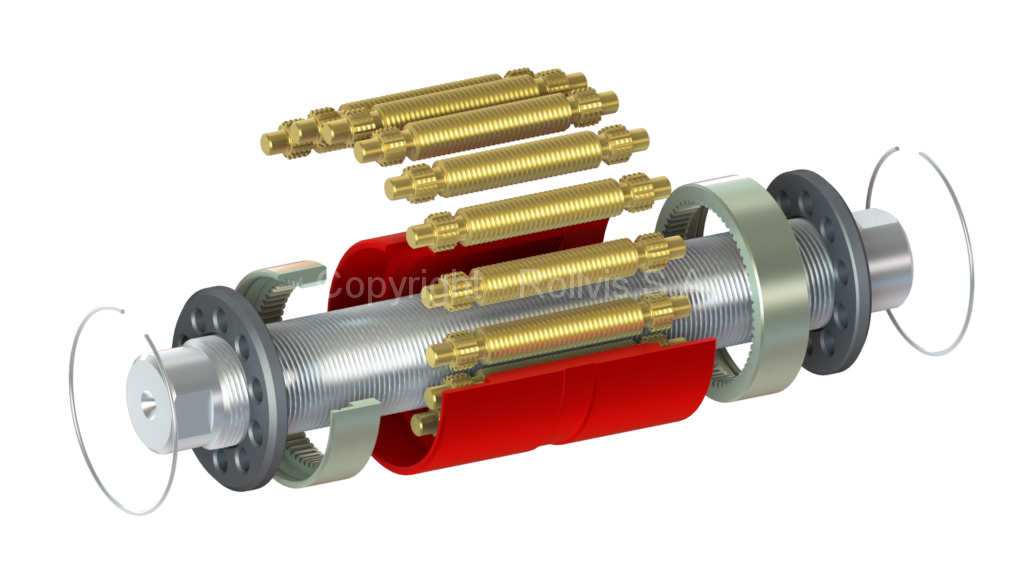

LA VIS RV

Grâce à l’absence de déplacement axial des rouleaux dans l’écrou, la vis à rouleaux RV vous permet de combiner des vitesses et accélérations très élevées tout en diminuant significativement les temps improductifs.

Des engrenages aux extrémités des rouleaux garantissent la cinématique mêmes dans les conditions les plus sévères.

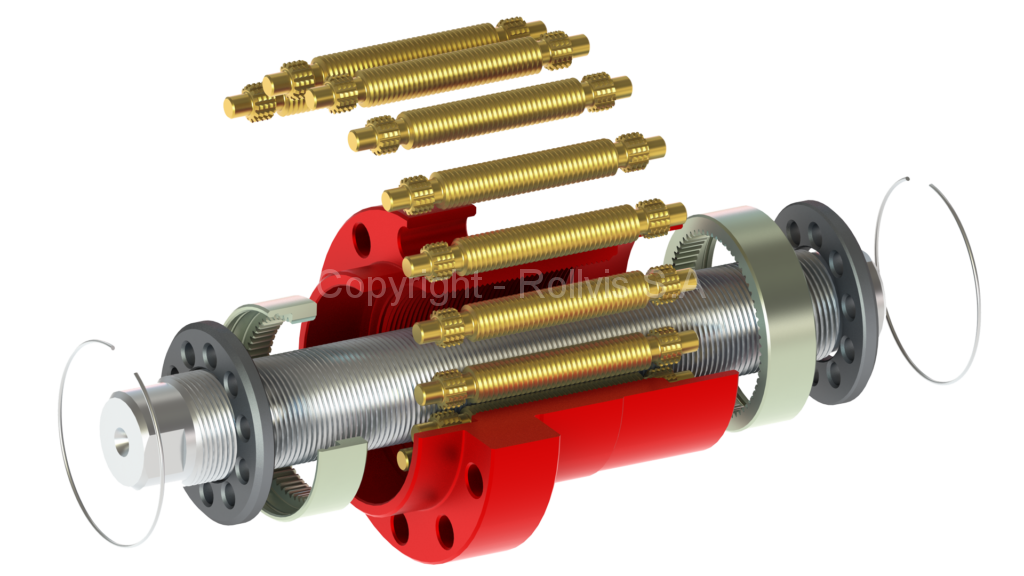

LA VIS HRV

La vis à rouleaux satellites HRV est une variante de la vis à rouleaux RV conçue pour des applications à fortes charges ou lorsqu’une durée de vie étendue est requise.

Cette construction est basée sur une optimisation spécifique de la conception des vis de type RV, avec encore plus de contacts dans l’assemblage et un nouveau profil de filetage. Les écrous sont alors plus longs que dans la version RV standard.

La série HRV étant conçue pour des diamètres plus grands, la gamme n’est pas disponible en écrou fendu ni en précharge interne. Seules les options avec jeu standard ou réduit sont disponibles.

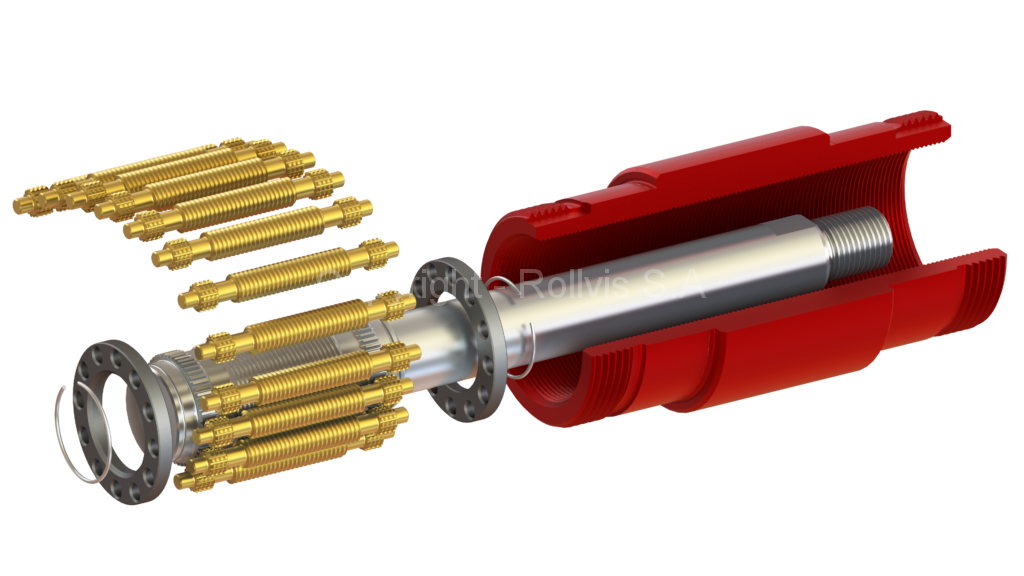

LA VIS RVI

La vis à rouleaux satellites inversée RVI est basée sur le principe des vis à rouleaux satellites RV mais se singularise par une inversion du système vis-écrou.

Cette conception inversée permet une définition différente des filetages et ainsi d’accroitre les capacités de charge sous faibles avances par tour pour ainsi optimiser au maximum la compacité, réduire le couple d’entrainement et permettre un guidage direct et étanche de la vis.

De plus, l’écrou fileté sur toute la longueur est beaucoup plus long que sur les vis RV. Il détermine la course globale de la vis complète qui peut donc être limitée dans certains cas.

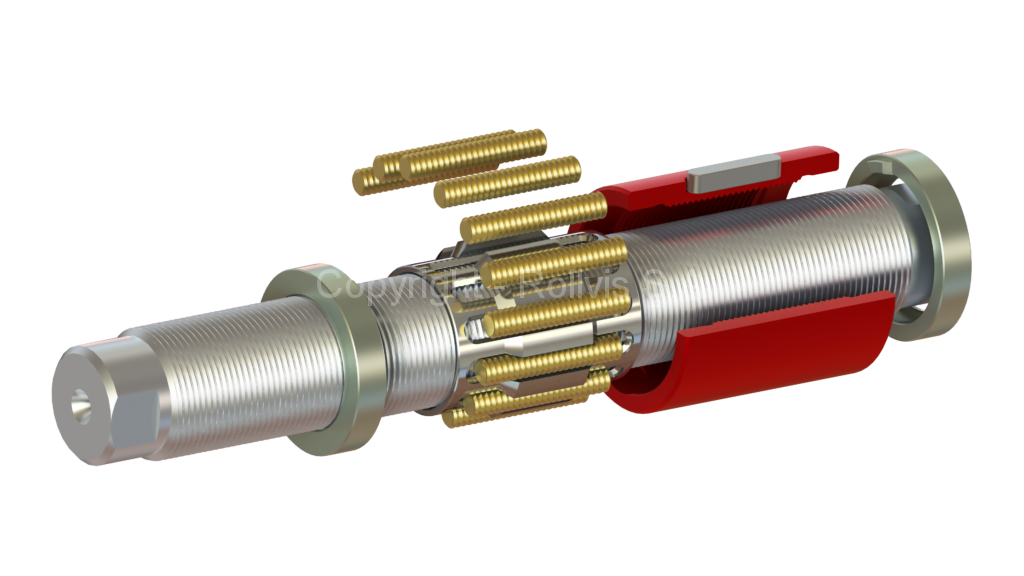

La Vis RVR

La vis à rouleaux satellites RVR est une vis à recirculation de rouleaux.

Les vis à rouleaux satellites RVR présentent des pas très fins et sont utilisées lorsqu’on a besoin d’une très grande précision de positionnement associée à une grande rigidité et à une capacité de charge élevée.

Par opposition à la vis RV, la recirculation va limiter la vitesse de rotation.

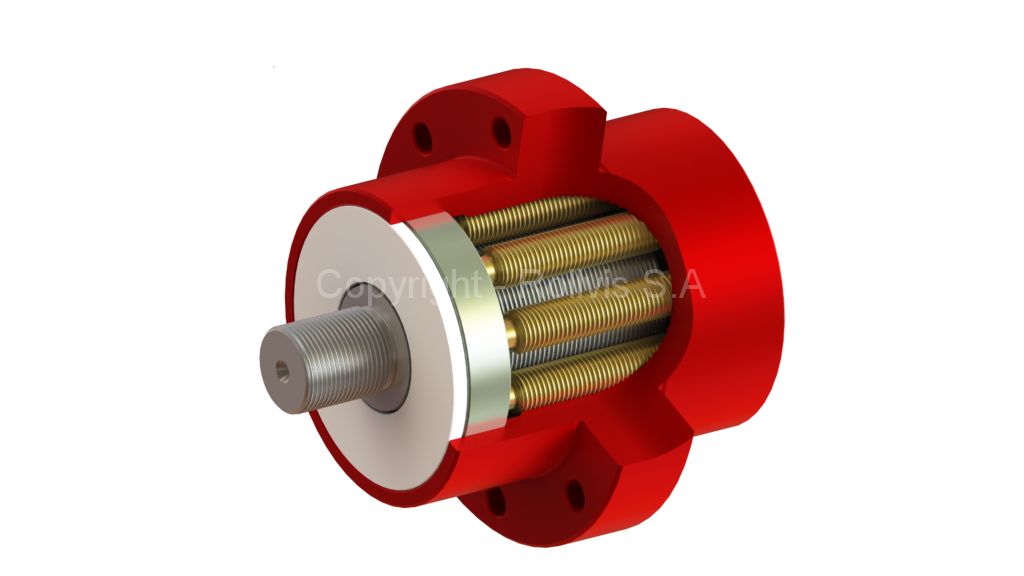

LA VIS RVD

La vis différentielle RVD est adaptée à des applications de haute précision.

Ses composants, minutieusement calculés puis ajustés, permettent de réaliser des pas extrêmement fins allant jusqu’à 0,05 mm, voire 0,02 mm.

Les spécificités de son mécanisme implique des courses relativement moins importantes.

Afin de garantir une précision et une qualité de production irréprochable, la vis RVD a nécessité le développement de machines dédiées.

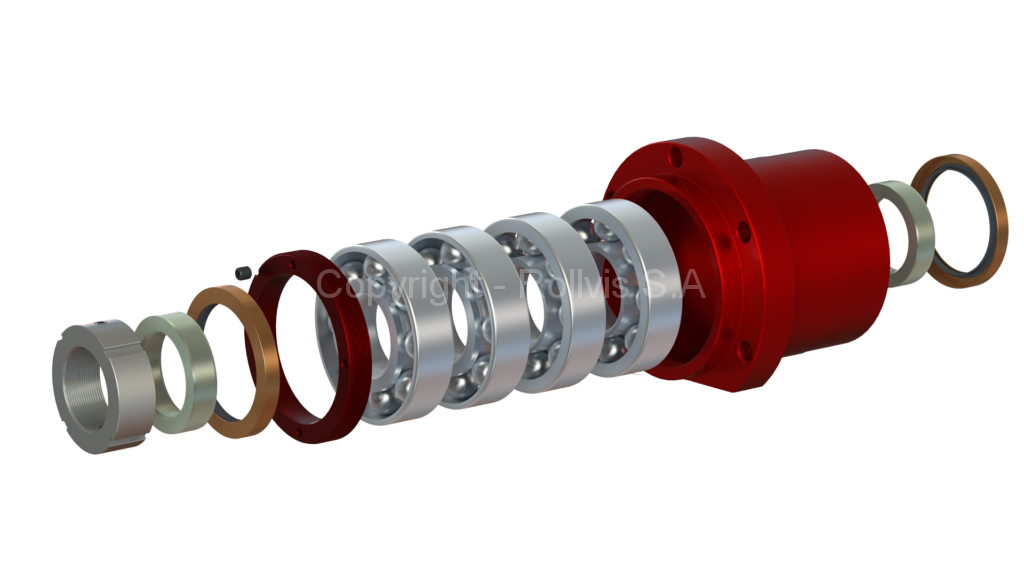

Nos paliers

Nous vous invitons à découvrir notre gamme de paliers de roulements pour vis à rouleaux.
